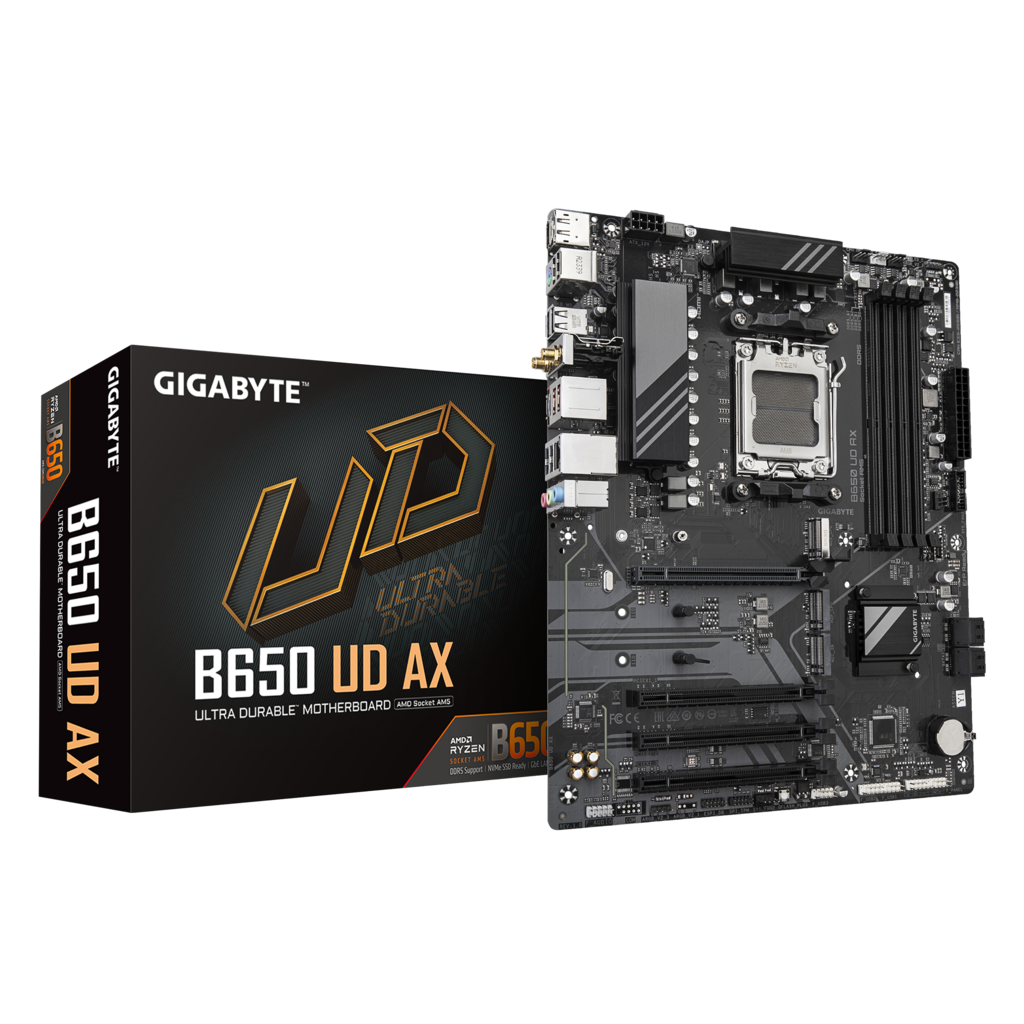

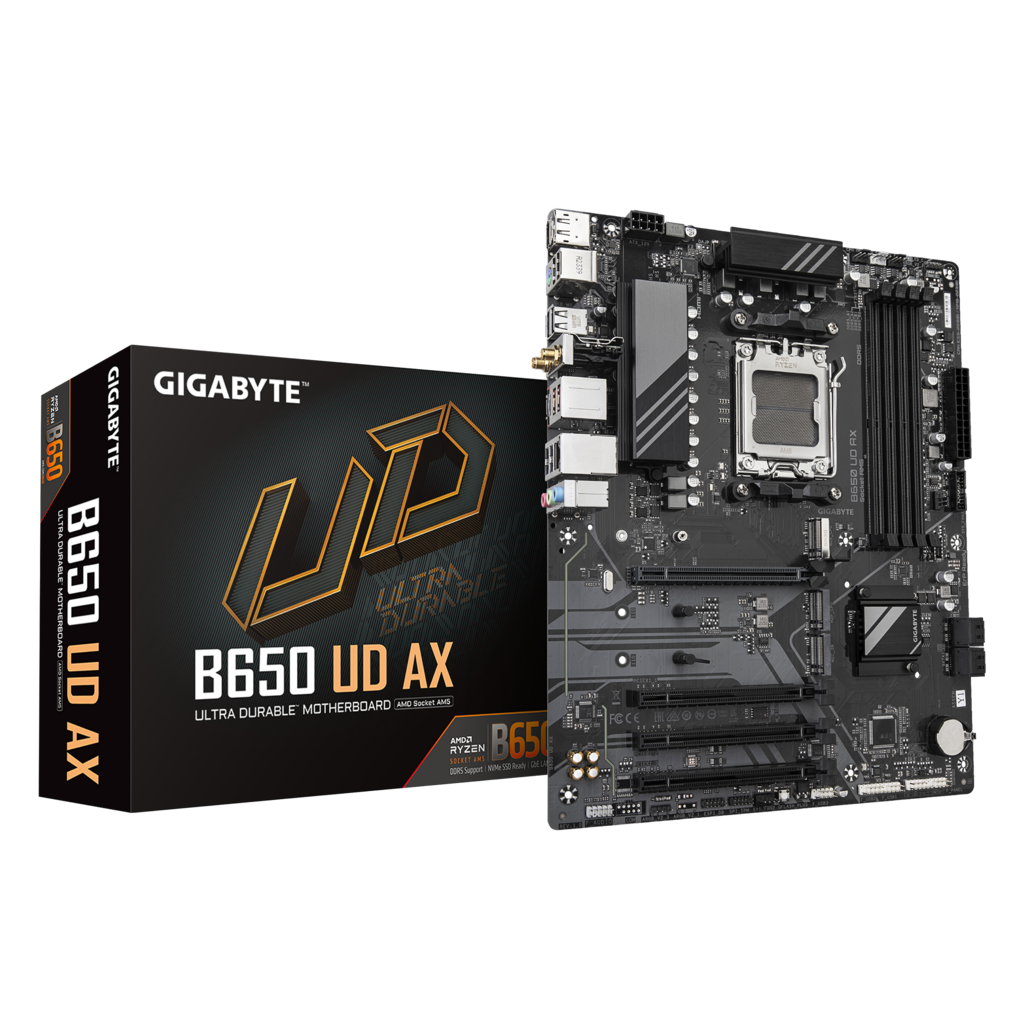

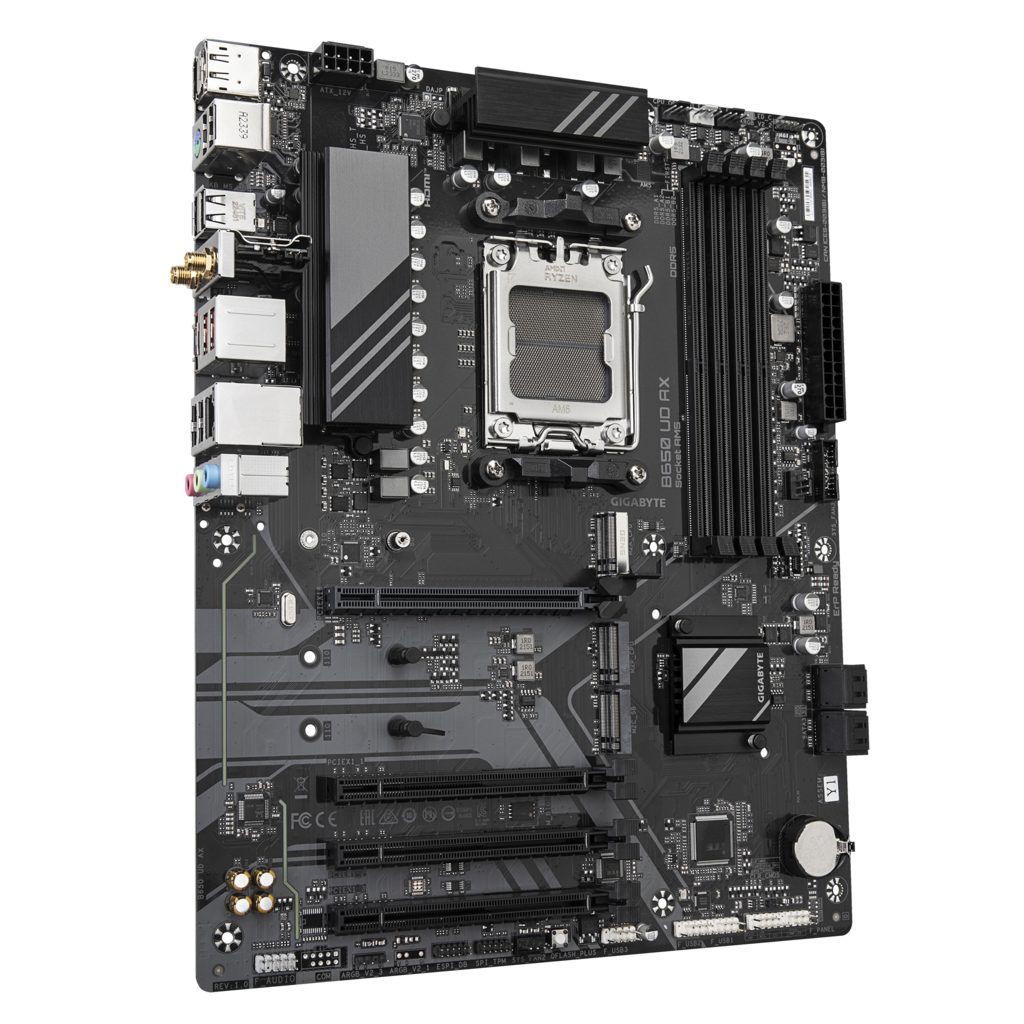

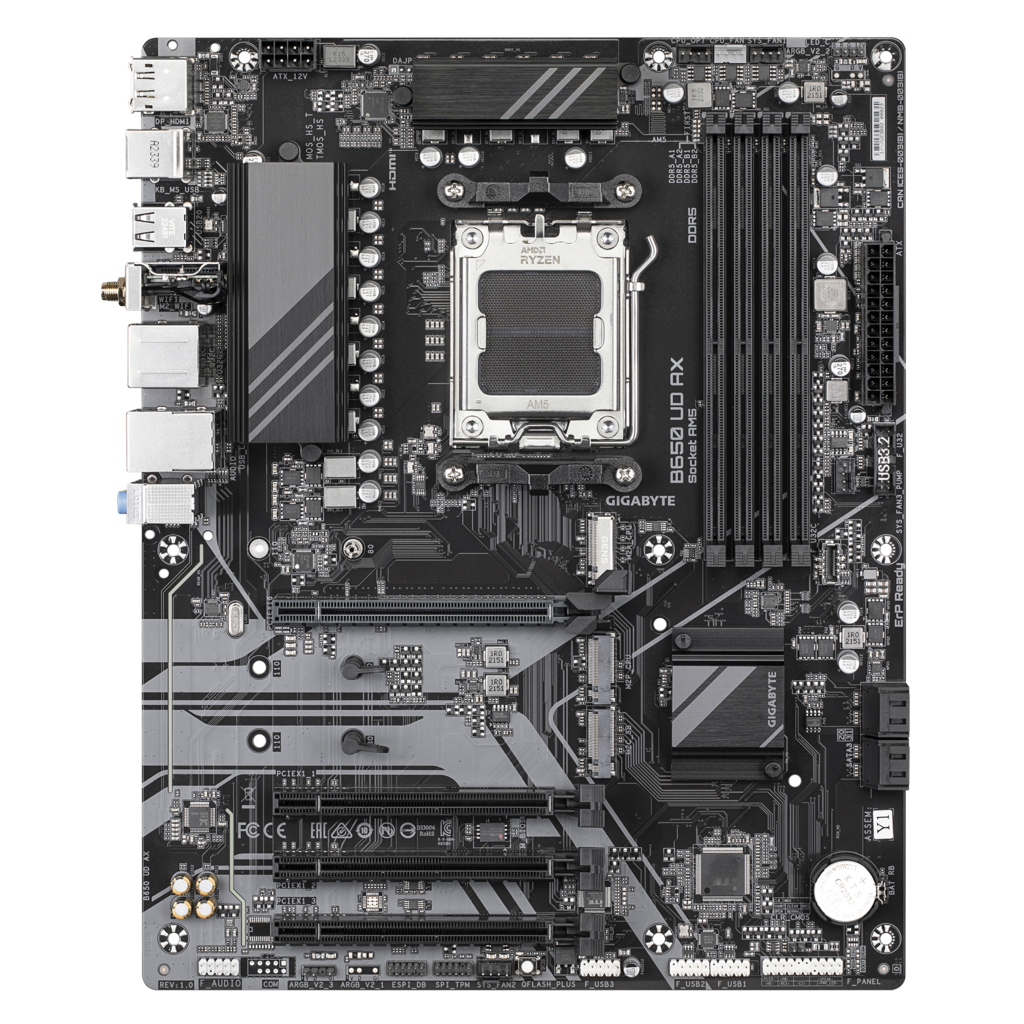

GIGABYTE B650 UD AX (rev. 1.0) AM5 LGA 1718 AMD B650 ATX DDR5, PCIe 4.0 M.2, PCIe 4.0, USB 3.2 Gen2x2 Type-C, Wi-Fi 6, GbE LAN, Q-Flash, EZ-Latch

• AMD Socket AM5: AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 Serisi İşlemcileri Destekler
• Eşsiz Performans: 6+2+2 Faz Dijital VRM Çözümü
• Çift Kanallı DDR5: AMD EXPO™ ve Intel ® XMP Bellek Modülü Desteğine Sahip 4*SMD DIMM
• SuperSpeed ​​Depolama: 1*PCIe 5.0 + 2*PCIe 4.0 M.2 Konnektörleri
• EZ-Latch: Hızlı Çıkarma Tasarımına Sahip PCIe x16 Yuvası
• Hızlı Ağlar: Wi-Fi 6 802.11ax, GbE LAN
• Genişletilmiş Bağlantı: DP, HDMI, Arka USB ® 10Gb/s
• Akıllı Fan 6: Çoklu Sıcaklık Sensörleri, FAN STOP'lu Hibrit Fan Başlıkları Özellikleri
• Q-Flash Plus: CPU, Bellek ve Grafik Kartını Takmadan BIOS'u Güncelleyin

• İşlemci
  1. AMD Socket AM5, şunları destekler: AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 Serisi İşlemciler



  (Daha fazla bilgi için "İşlemci Destek Listesine" bakınız.)
• Yongaseti
  1. AMD B650

• Bellek
  1. DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800 MT/s bellek modülleri desteği

  2. 256 GB'a kadar (64 GB tek DIMM kapasitesi) sistem belleğini destekleyen 4 x DDR5 DIMM yuvası

  3. Çift kanal bellek mimarisi

  4. ECC olmayan DIMM 1Rx8/2Rx8/1Rx16 hafıza modüllerini

  5. AMD EXtended Profiles for Overclocking (AMD EXPO™) ve Extreme Memory Profile (XMP) bellek modülleri için destek


  (CPU ve bellek yapılandırması desteklenen bellek türlerini, veri hızını (speed) ve DRAM modülü sayısını etkileyebilir, daha fazla bilgi için lütfen GIGABYTE web sitesindeki "Bellek Destek Listesi"ne bakın.)
• Dahili Grafik
  Birleşik Grafik İşlemcileri

  1. 1 x DisplayPort, 3840x2160@144 Hz maksimum çözünürlüğü destekler
     * DisplayPort 1.4 sürümü desteği.

  2. Maksimum 4096x2160 @ 60 Hz'yi düşürmeyi destekleyen 1 x HDMI bağlantı noktası
     * HDMI 2.1 sürümü ve HDCP 2.3 desteği.
     ** Yerel HDMI 2.1 TMDS uyumlu bağlantı noktalarını destekleyin.


  (Grafik özellikleri CPU desteğine bağlı olarak değişiklik gösterebilir.)
• Ses Desteği
  1. Realtek® Ses KOD ÇÖZÜCÜSÜ ALC897

  2. HD Ses Desteği

  3. 2/4/5.1/7.1-kanal
     * Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanallı sesi yapılandırmak için ses ayarları için ses yazılımına erişin.

• Yerel Ağ
  1. Realtek® RTL8111H GbE LAN çipi (1 Gbps/100 Mbps/10 Mbps)

• Kablosuz Bağlantı Modülü
  Realtek® RTL8851 WIFI 6 modülü

  1. WIFI a, b, g, n, ac, ax, 2,4/5/6 GHz taşıyıcı frekans bantlarını destekler

  2. 11ax kablosuz standardı desteği


  (Gerçek veri hızı ortama ve donanıma bağlı olarak değişiklik gösterebilir.)
• Genişleme Yuvaları
  1 x PCI Express x16 yuvası (PCIEX16), CPU'ya entegre

  1. AMD Ryzen™ 7000 Serisi İşlemciler/Ryzen™ 9000 Serisi İşlemciler PCIe 4.0 x16 modunu destekler

  2. AMD Ryzen™ 8000 Serisi-Phoenix 1 İşlemciler PCIe 4.0 x8 modunu destekler

  3. AMD Ryzen™ 8000 Serisi-Phoenix 2 İşlemciler PCIe 4.0 x4 modunu destekler
     (PCIEX16 yuvası yalnızca bir grafik kartını veya bir NVMe SSD'yi destekleyebilir. Yalnızca bir grafik kartı takılacaksa, bunu PCIEX16 yuvasına taktığınızdan emin olun.)


  2 x PCI Express x16 yuvası (PCIEX1_1/PCIEX1_2), CPU'ya entegre edilmiş, PCIe 3.0'ı destekliyor ve x1 hızında çalışıyor

  1. AMD Ryzen™ 8000 Serisi-Phoenix 2 işlemci kullanıldığında PCIEX1_1 ve PCIEX1_2 yuvaları kullanılamaz hale geliyor.


  1 x PCI Express x16 yuvası (PCIEX1_3), Yonga Setine entegre edilmiş, PCIe 3.0'ı destekliyor ve x1 hızında çalışıyor
• Depolama Ara yüzü
  1 x M.2 konektörü (M2A_CPU), CPU'ya entegre edilmiş, Soket 3, M anahtarı, tip 25110/22110/2580/2280 SSD'leri destekler:

  1. AMD Ryzen™ 7000 Serisi İşlemciler/Ryzen™ 9000 Serisi İşlemciler PCIe 5.0 x4/x2 SSD'leri destekler

  2. AMD Ryzen™ 8000 Serisi-Phoenix 1 İşlemciler PCIe 4.0 x4/x2 SSD'leri destekler

  3. AMD Ryzen™ 8000 Serisi-Phoenix 2 İşlemciler PCIe 4.0 x4/x2 SSD'leri destekler


  1 x M.2 konektörü (M2P_CPU), CPU'ya entegre edilmiş, Soket 3, M anahtarı, tip 22110/2280 SSD'leri destekler:

  1. - AMD Ryzen™ 7000 Serisi İşlemciler/Ryzen™ 9000 Serisi İşlemciler PCIe 4.0 x2 SSD'leri destekler
     - AMD Ryzen™ 8000 Serisi-Phoenix 1 İşlemciler PCIe 4.0 x2 SSD'leri destekler
     - AMD Ryzen™ 8000 Serisi-Phoenix 2 İşlemciler PCIe 4.0 x2 SSD'leri destekler


  1 x M.2 konnektörü (M2C_SB), Yonga Setine entegre, Soket 3'ü destekler, M anahtarı, tip 22110/2280 PCIe 4.0 x4/x2 SSD desteği)

  4 x SATA 6Gb/sn konnektörü

  NVMe SSD depolama aygıtları için RAID 0, RAID 1 ve RAID 10 desteği

  SATA depolama aygıtları için RAID 0, RAID 1 ve RAID 10 desteği
• USB
  İşlemci

  1. Arka panelde 2 x USB 3.2 Gen 2 Type-A portu (kırmızı)

  2. Arka panelde USB 3.2 Gen 1 desteğine sahip 1 x USB Type-C ® portu


  CPU+USB 2.0 Hub

  1. Arka panelde 4 x USB 2.0/1.1 portu


  Yongaseti

  1. Dahili USB başlığı aracılığıyla 2 x USB 3.2 Gen 1 portu mevcuttur

  2. Dahili USB başlığı aracılığıyla kullanılabilen USB 3.2 Gen 1 desteğine sahip 1 x USB Type-C ® bağlantı noktası

  3. 4 x USB 2.0/1.1 port (2 port arka panelde, 2 port dahili USB bağlantı noktası ile)


  Yonga seti+USB 2.0 Hub

  1. 4 x USB 2.0/1.1 yuvası dahili USB bağlantı dosyası

• Dahili G/Ç Bağlantı Noktaları
  1. 1 x 24-pin ATX ana güç azaltılır

  2. 1 x 8-pin ATX 12V güç azaltıldı

  3. 1 x CPU Fan konektörü

  4. 1 x CPU fanı/su soğutma pompası başlığı

  5. 2 x Sistem fanı bağlantısı

  6. 1 x sistem fan/sıvı soğutma pompası başlığı

  7. 3 x adreslenebilir RGB Gen2 LED şerit başlığı

  8. 1 x RGB LED şerit başlığı

  9. 3 x M.2 Soket 3'lü

  10. 4 x SATA 6Gb/sn konnektörü

  11. 1 x Ön panel konektörü

  12. 1 x Ön panel ses konektörü

  13. 1 x USB Type-C ® başlığı, USB 3.2 Gen 1 desteğiyle

  14. 1 x USB 3.2 Gen 1 başlığı

  15. 3 x USB 2.0/1.1 inç

  16. 1 x Güvenilir Platform Modülü başlığı (Yalnızca GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 modülü için)
      TPM özeliği, bölgesel kuralların farklılığı nedeniyle uzun süreli olabilir

  17. 1 x Q-Flash Plus düğmesi

  18. 1 x seri port başlığı

  19. 1 x Şeffaf CMOS bağlayıcı tel

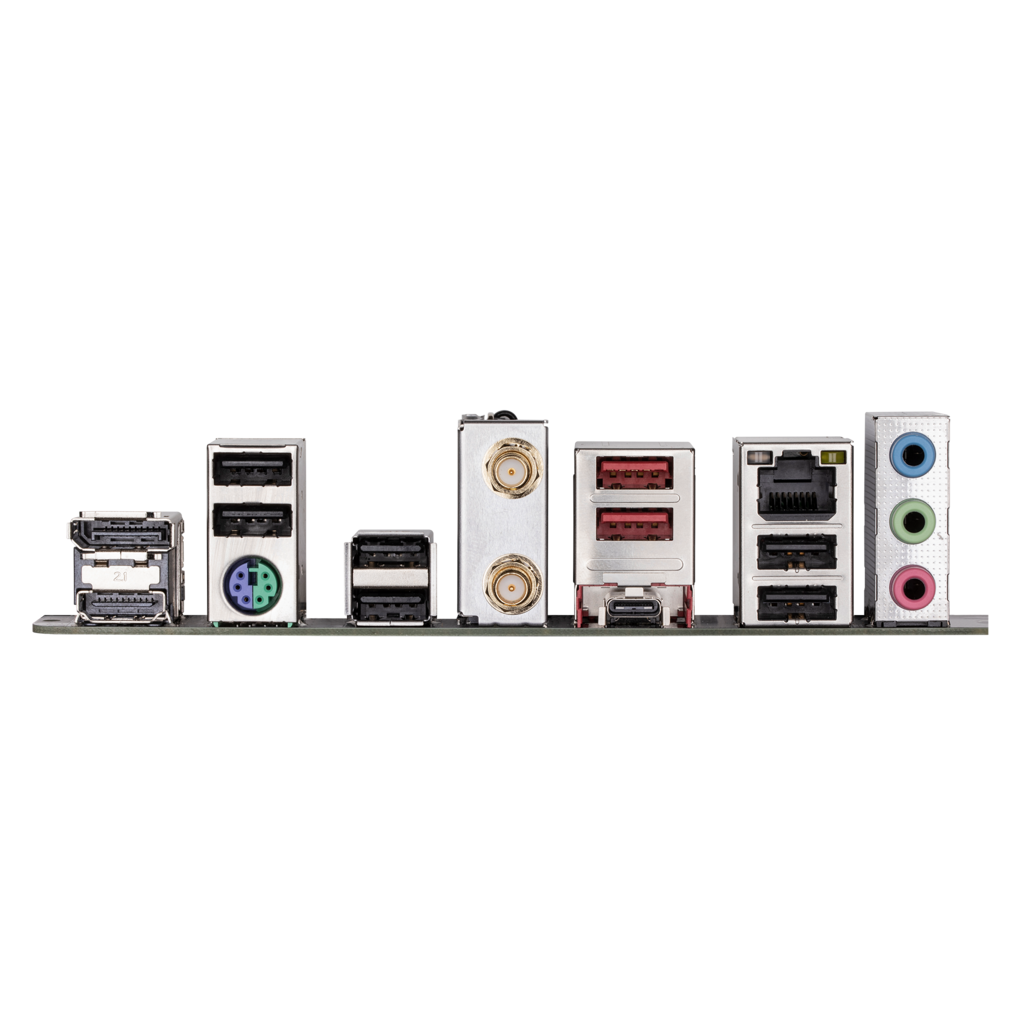

• Arka Panel G/Ç
  1. Chipset

     AMD B650
     CPU Platformu

     AMD
     CPU Yuva Yapısı

     AMD AM5
     Kasa Uyumu

     ATX
     RAM Desteği

     DDR5
     RAM Yuva Adeti

     4 ADET
     HDMI

     VAR
     Display Port (DP)

     VAR
     Type-C

     1 Adet
     Kablosuz Wi-Fi

     VAR
     Kablosuz Bluetooth

     VAR
