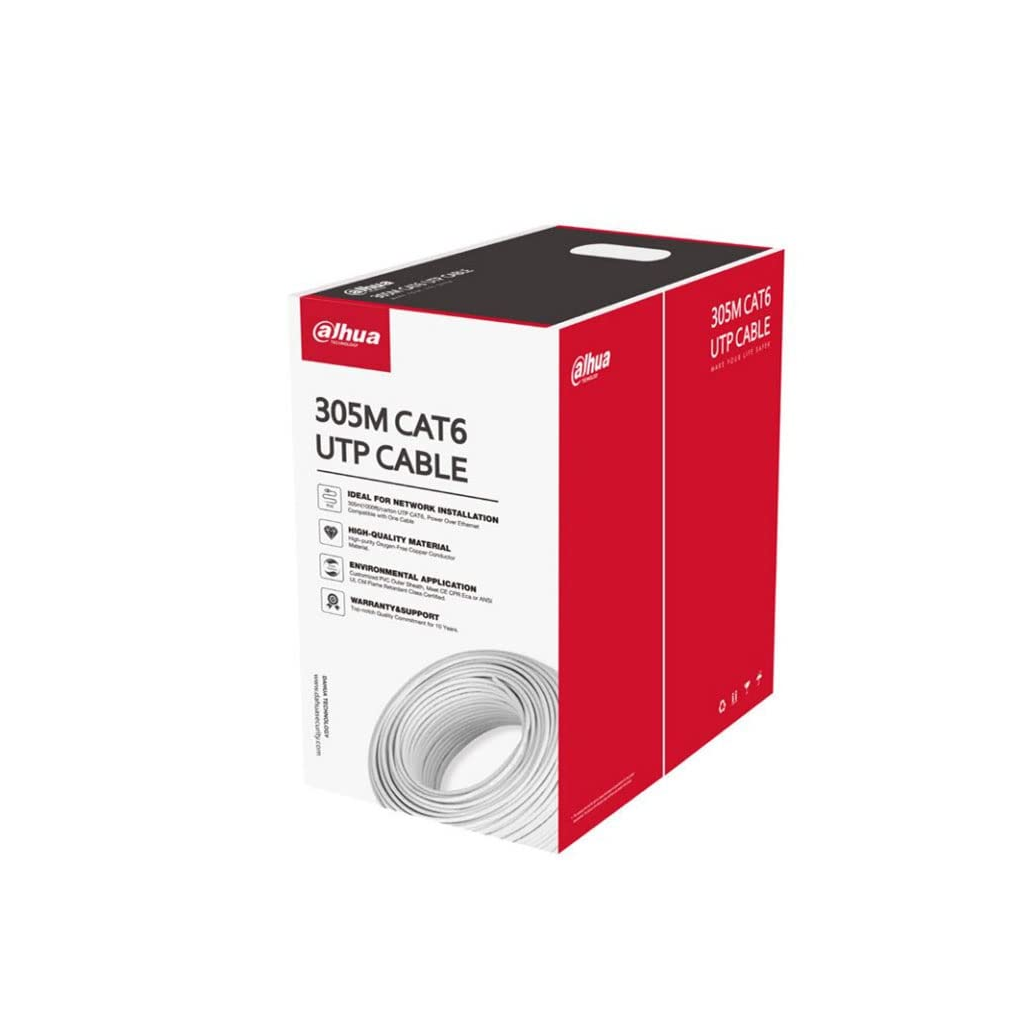

305m UTP CAT6 LSZH CPR E Kablosu
> 305 m (1000 ft)/karton UTP CAT6, Ethernet üzerinden güç, tek kabloyla uyumlu
> Yüksek saflıkta oksijensiz bakır iletken
> Özelleştirilmiş PVC dış kılıf; CE CPR Eca alev geciktirici sınıfı sertifikalı
Conductör
Malzeme
Oksijensiz bakır (%99,97 saflıkta)
Çap
0,53 mm ± 0,01 mm
Yalıtım
HDPE
Min. Ortalama Kalınlık
0,21 mm
0,95 mm ± 0,1 mm
Renk (4 Çift)
Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi
Ayırıcı
AÇIK
Şartname
Yarı saydam 4,5 × 0,4 mm
Çekme İpi
Polyester
500D
Kılıf
LSZH
0,5 mm
6,0 mm ± 0,3 mm
Renk
Beyaz
Elektrik
Tek Bir İletkenin Maksimum DC Direnci
8,7 Ω/100 m
Min. Yalıtım Direnci
5000MΩ·km
Maksimum DC Direnç Dengesizliği
%2 (çift içi), %4 (çiftler arası)
Dielektrik Dayanımı
1KV DC ile 1 dakika boyunca arıza yok
Bulaşma
Karakteristik Empedans
100 ± 15Ω
Yakın Uç Çapraz Konuşma
≥39,30 dB/100 m@250 MHz
Maksimum Zayıflama
34,8 dB/100 m@250 MHz
Geri Dönüş Kaybı
≥17,3 dB/100 m@250 MHz
Mekanik
Çekme Dayanımı
Kılıf≥10 MPa, yalıtım≥16 MPa
Kopma Uzaması
Kılıf≥%125, yalıtım≥%300
Kurulum Bükme Yarıçapı
>Dış kablo çapının 8 katı
Kopma anında iletkenin uzaması
≥%10
Çevresel
Yalıtımın Büzülmesi
≤%5
Yalıtımın Renk Göçü Direnci
Göç yok
Yaşlanma Sonrası Kılıf Çekme Dayanımı ve Kopma Uzaması
≥8 MPa, ≥%100
Düşük Sıcaklık Bükme Testi
Testten sonra çatlama olmadı
Isı Şoku Testi
Çalışma Sıcaklığı
–20°C ila +60°C (–4°F ila 140°F)
Kurulum Sıcaklığı
0°C ila +50°C (32°F ila 122°F)
Depolama Sıcaklığı ve Nem
–10°C ila +40°C (14°F ila 104°F), <%60 (RH)
Güvenlik
Dikey Yangın Yayılma Testi
IEC 60332-1-2 ile uyumlu
Ambalajlama
Kablo Uzunluğu
305,0 m (1000,66 ft) ± 1,5 m (4,92 ft)
İç Karton Boyutları
416,0 mm × 412,0 mm × 220,0 mm (16,38" × 16,22" × 8,66") (U × G × Y)
Paketleme Yöntemi
305,0 m (1000,66 ft) bir karton, 2 iç kartonlu bir karton
Net ağırlığı
≥10,5 kg (23,15 lb)
Brüt ağırlık
≥11,5 kg (25,35 lb)
Uyumluluk
Yönetici Standartları
Q/DXJ 067-2019, EN50575-2014
Sertifikasyon
CPR Eca
Şanzıman Özellikleri
(20°C'de 100 m) (68°F'de 328,08 ft)
Frekans (MHz)
Faz gecikmesi ≤ ns
IL ≤ dB
TCL≥ dB﹡
TCTL≥ dB﹡
SONRAKİ ≥ dB
PS SONRAKİ ≥ dB
1
n/s
50.0
35.0
4
552.0
4.0
44.0
23.0
66.3
63.3
8
547.0
5.6
41.0
16.9
61.8
58.8
10
545.0
6.4
40.0
15.0
60.3
57.3
16
543.0
8.1
38.0
10.9
57.2
54.2
20
542.0
9.0
37.0
55.8
52.8
25
541.0
10.1
36.0
7.0
54.3
51.3
30﹡
540.6
11.0
35.2
5.5
53.1
50.1
31.25
540.0
11.3
35.1
52.9
49.9
62.5
539.0
16.3
32.0
48.4
45.4
100
538.0
21.0
30.0
45.3
42.3
200
537.0
30.7
27.0
40.8
37.8
250
536.0
34.8
26.0
39.3
36.3
EL FEXT ≥ dB
PS EL FEXT ≥ dB
RL ≥ dB
Gecikme eğriliği ≤ ns
Zc(Ω)
56.0
53.0
45.0
100±15
46.9
24.5
48.0
25.0
43.9
40.9
42.0
39.0
24.3
38.5
35.5
23.8
38.1
23.6
32.1
29.1
21.5
28.0
20.1
22.0
19.0
18.0
20.0
17.0
17.3
