Şef |
Malzeme | Oksijensiz bakır (%99,97 saflıkta) |
İletken Yapısı | 0,53 mm ± 0,02 mm (0,02" ± 0,0008") |
Amerikan Tel Ölçüsü | 24AWG |
Yalıtım |
Yalıtım Malzemesi | HDPE |
Min. Ortalama Kalınlık | 0,21 mm (0,0083") |
Yalıtım Çapı | 0,95 mm ± 0,06 mm (0,04" ± 0,0024") |
Yalıtım Rengi | 8 çekirdek, Mavi, beyaz/mavi; Turuncu, beyaz/turuncu; Yeşil, beyaz/yeşil; Kahverengi, beyaz/kahverengi |
Çekme İpi |
Malzeme | Polyester |
Şartname | 3 × 150D |
Ayırıcı |
Malzeme | Beden Eğitimi |
Şartname | Yarı saydam 4,3 × 0,35 mm |
İç Kılıf |
Malzeme | PVC |
Min. Ortalama Kalınlık | 0,45 mm (0,02") |
Çap | 5,6 mm ± 0,4 mm (0,22" ± 0,02") |
Renk | Beyaz |
Kılıf |
Min. Ortalama Kalınlık | 0,5 mm (0,02") |
Kılıf Malzemesi | MDPE |
Kılıf Çapı | 6,8 mm ± 0,4 mm (0,27" ± 0,02") |
Kılıf Rengi | Siyah |
Elektrik |
Tek Bir İletkenin Maksimum DC Direnci | 9,5 Ω@100 m (328,08 ft) |
Min. Yalıtım Direnci | 5000 MΩ·km |
Maksimum DC Direnç Dengesizliği | %2 (çift içi), %4 (çiftler arası) |
Dielektrik Dayanımı | 1kV DC ile 1 dakika boyunca arıza yok |
Bulaşma |
Karakteristik Empedans | 100 Ω ± 15 Ω |
Yakın Uç Çapraz Konuşması | ≥39,30 dB/100 m@250 MHz |
Maksimum Zayıflama | 34,8 dB/100 m@250 MHz |
Geri Dönüş Kaybı | ≥17,3 dB/100 m@250 MHz |
Mekanik |
Çekme Dayanımı | Kılıf≥13,5 MPa, yalıtım≥16 Mpa |
Kopma Uzaması | Kılıf≥%150, yalıtım≥%300 |
Kurulum Bükme Yarıçapı | >Dış kablo çapının 8 katı |
Kopma anında iletkenin uzaması | ≥%10 |
Çevresel |
Yalıtımın Büzülmesi | ≤%5 |
Yalıtımın Renk Göçü Direnci | Göç yok |
Yaşlanma Sonrası Kılıf Çekme Dayanımı ve Kopma Uzaması | ≥12,5 MPa, ≥%100 |
Düşük Sıcaklık Bükme Testi | Testten sonra çatlama olmadı |
Isı Şoku Testi | Testten sonra çatlama olmadı |
Çalışma Sıcaklığı | –20 °C ila +60 °C (–4 °F ila +140 °F) |
Kurulum Sıcaklığı | 0 °C ila +50 °C (+32 °F ila +122 °F) |
Depolama Sıcaklığı | –10 °C ila +40 °C (+14 °F ila +104 °F) |
Depolama Nemi | <%60 (RH) |
Güvenlik |
Dikey Alev Testi | IEC 60332-1-2 ile uyumlu |
Ambalajlama |
Kablo Uzunluğu | 305,0 m± 2 m (1.000,66 ft ± 6,56 ft) |

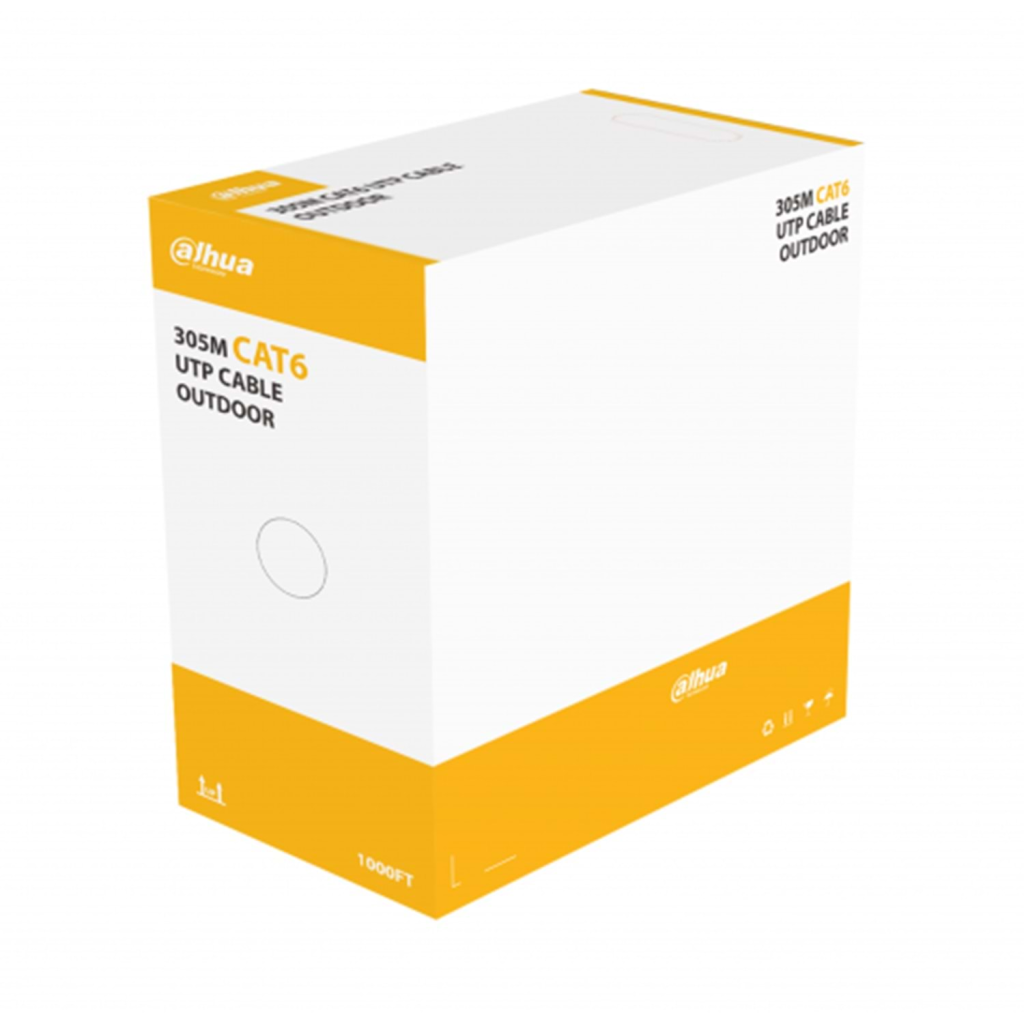

Paketleme Yöntemi | 305 m (1.000 ft) bir karton, 2 iç kartonlu bir karton |
Paketleme Boyutları | 433 mm × 433 mm × 230 mm (17,05" × 17,05" × 9,06") (U × G × Y) |
Taşıma Paketi Boyutları | 495 mm × 457 mm × 466 mm (19,49" × 17,99" × 18,35") (U × G × Y) |
Net ağırlığı | 13,5 kg ± 0,6 kg (29,76 lb ± 1,32 lb) |
Brüt ağırlık | 14,5 kg ± 0,6 kg (31,97 lb ± 1,32 lb) |
Uyumluluk Standardı |
Uyumluluk Standardı | Q/DXJ 067-2024 |
