Şef |
Malzeme | Oksijensiz bakır (%99,97 saflıkta) |
Çap | 0,53 mm ± 0,01 mm |
Yalıtım |
Malzeme | HDPE |
Min. Ortalama Kalınlık | 0,21 mm |
Çap | 0,95 mm ± 0,1 mm |
Renk (4 Çift) | Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi |
Ayırıcı |
Malzeme | AÇIK |
Şartname | Yarı saydam 4,5 × 0,4 mm |
Çekme İpi |
Malzeme | Polyester |
Şartname | 500D |
Kılıf |
Malzeme | LSZH |
Min. Ortalama Kalınlık | 0,5 mm |
Çap | 6,0 mm ± 0,3 mm |
Renk | Mavi |
Elektrik |
Tek Bir İletkenin Maksimum DC Direnci | 8,7 Ω/100 m |
Min. Yalıtım Direnci | 5000MΩ·km |
Maksimum DC Direnç Dengesizliği | %2 (çift içi), %4 (çiftler arası) |
Dielektrik Dayanımı | 1KV DC ile 1 dakika boyunca arıza yok |
Bulaşma |
Karakteristik Empedans | 100 ± 15Ω |
Yakın Uç Çapraz Konuşma | ≥39,30 dB/100 m@250 MHz |
Maksimum Zayıflama | 34,8 dB/100 m@250 MHz |
Geri Dönüş Kaybı | ≥17,3 dB/100 m@250 MHz |
Mekanik |
Çekme Dayanımı | Kılıf≥10 MPa, yalıtım≥16 MPa |
Kopma Uzaması | Kılıf≥%125, yalıtım≥%300 |
Kurulum Bükme Yarıçapı | >Dış kablo çapının 8 katı |
Kopma anında iletkenin uzaması | ≥%10 |
Çevresel |
Yalıtımın Büzülmesi | ≤%5 |
Yalıtımın Renk Göçü Direnci | Göç yok |
Yaşlanma Sonrası Kılıf Çekme Dayanımı ve Kopma Uzaması | ≥8 MPa, ≥%100 |
Düşük Sıcaklık Bükme Testi | Testten sonra çatlama olmadı |
Isı Şoku Testi | Testten sonra çatlama olmadı |
Çalışma Sıcaklığı | –20°C ila +60°C (–4°F ila 140°F) |
Kurulum Sıcaklığı | 0°C ila +50°C (32°F ila 122°F) |
Depolama Sıcaklığı ve Nem | –10°C ila +40°C (14°F ila 104°F), <%60 (RH) |
Güvenlik |
Dikey Yangın Yayılma Testi | IEC 60332-1-2 ile uyumlu |
Ambalajlama |

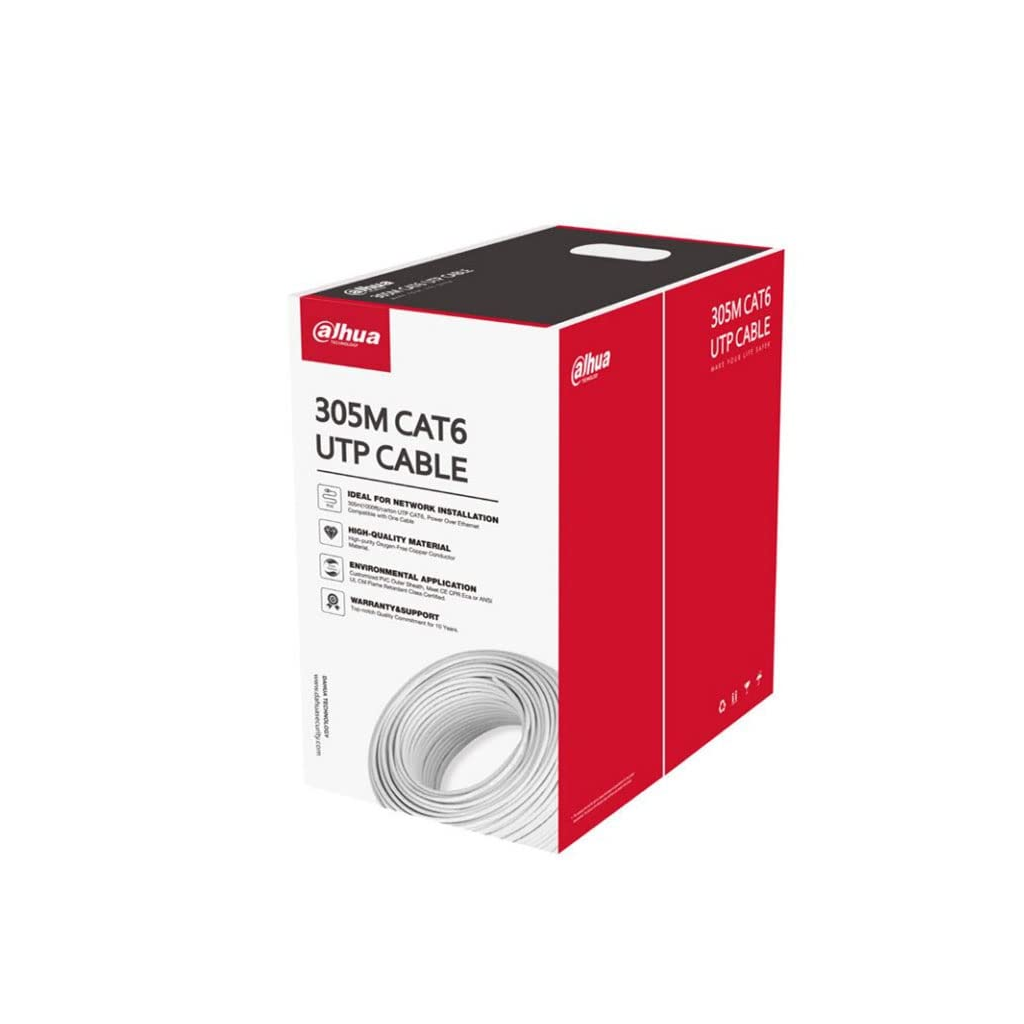

Kablo Uzunluğu | 305,0 m (1000,66 ft) ± 1,5 m (4,92 ft) |
İç Karton Boyutları | 416,0 mm × 412,0 mm × 220,0 mm (16,38" × 16,22" × 8,66") (U × G × Y) |
Paketleme Yöntemi | 305,0 m (1000,66 ft) bir karton, 2 iç kartonlu bir karton |
Net ağırlığı | ≥10,5 kg (23,15 lb) |
Brüt ağırlık | ≥11,5 kg (25,35 lb) |
Uyumluluk |
Yönetici Standartları | Q/DXJ 067-2019, EN50575-2014 |
Sertifikasyon |
Sertifikasyon | CPR Eca |
